نمودار گانت Gantt Chart

نمودار گانت (Gantt Chart) یکی از ابزارهای بسیار پرکاربرد در مدیریت پروژه است که به صورت نمودار میله‌ای افقی طراحی می‌شود. این نمودار به شما کمک می‌کند تا زمان‌بندی، مدیریت و نظارت بر وظایف مختلف پروژه را به‌صورت تصویری انجام دهید.

تعریف نمودار گانت:

نمودار گانت یک نمایش گرافیکی از برنامه‌ریزی پروژه است که در آن:

• وظایف پروژه در محور عمودی (ستون‌ها) لیست می‌شوند.
• نوارهای افقی در مقابل هر وظیفه نشان‌دهنده زمان شروع، پایان و مدت انجام آن وظیفه هستند.

نکات کلیدی:

1. طراح نمودار گانت:

   • این نمودار توسط هنری گانت (Henry Gantt)، مهندس مکانیک آمریکایی، در اوایل قرن بیستم طراحی شد.

2. اجزای اصلی نمودار گانت:

   • لیست وظایف یا فعالیت‌ها
   • نوارهای افقی با طول‌های مختلف برای نمایش مدت زمان هر فعالیت
   • تاریخ شروع و پایان هر فعالیت
   • وابستگی بین وظایف (مثلاً وظیفه‌ای که باید قبل از دیگری انجام شود)

3. کاربردها:

   • در پروژه‌های بزرگ صنعتی مانند ساخت سد، پل، بزرگراه
   • در توسعه نرم‌افزار
   • در تولید کالا و خدمات

مثال:

فرض کنید پروژه‌ای شامل ۳ وظیفه دارد:

در نمودار گانت:

• وظیفه "طراحی" با یک نوار افقی از 1 تا 5 مهر نمایش داده می‌شود.
• وظیفه "توسعه" بعد از آن شروع می‌شود و تا 15 مهر ادامه دارد.
• وظیفه "تست" پس از توسعه آغاز می‌شود.

این ترتیب و وابستگی‌ها به وضوح در نمودار گانت قابل مشاهده هستند.

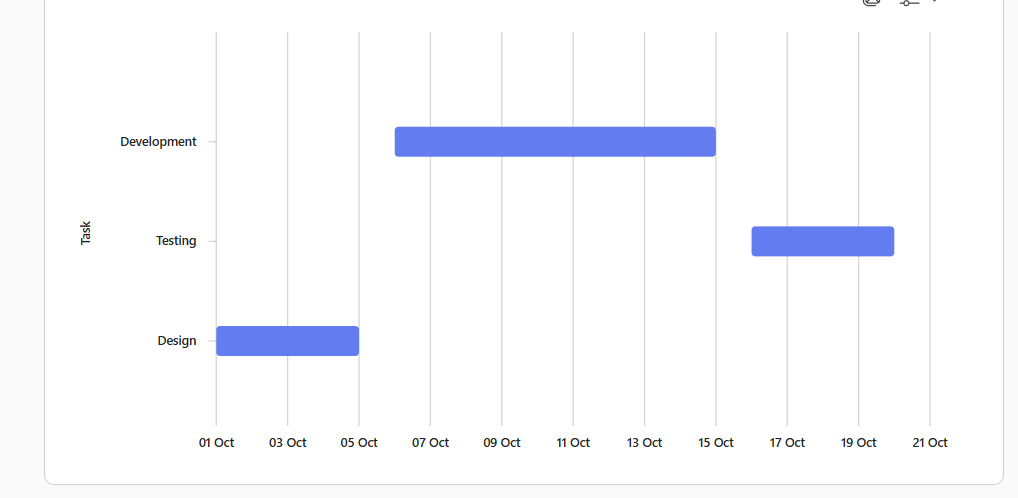

در تصویر زیر، یک نمودار گانت (Gantt Chart) برای یک پروژه فرضی با سه وظیفه نمایش داده شده است:

• Design (طراحی): از ۱ تا ۵ مهر
• Development (توسعه): از ۶ تا ۱۵ مهر
• Testing (تست): از ۱۶ تا ۲۰ مهر

هر نوار افقی نشان‌دهنده مدت زمان اجرای آن وظیفه است و ترتیب وظایف به‌صورت زمانی مشخص شده‌اند.
