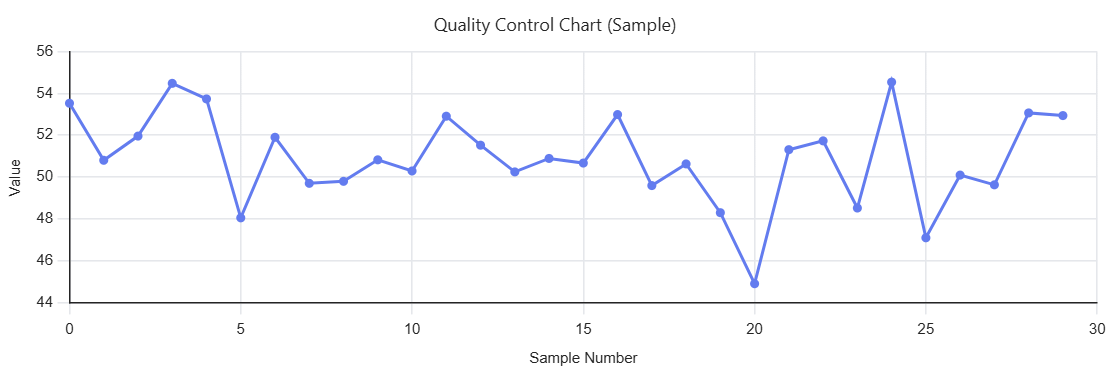

نمودار کنترل کیفیت (Quality Control Chart)

این نمودار به شرکت‌ها کمک می‌کند تا:

• انحراف‌ها و مشکلات را سریع شناسایی کنند
• خطاها را اصلاح کنند
• کیفیت محصول را به‌صورت مستمر ثابت نگه دارند

نحوه عملکرد نمودار کنترل کیفیت

در این نمودار:

• داده‌های نمونه‌ای از تولید یا فرآیند جمع‌آوری می‌شوند
• روی یک نمودار رسم می‌گردند
• سه خط اصلی در آن وجود دارد:
  • خط مرکزی (میانگین)
  • حد بالای کنترل (UCL)
  • حد پایین کنترل (LCL)

✅ اگر داده‌ها داخل این محدوده باشند → فرآیند تحت کنترل است
❗ اگر خارج شوند → وجود مشکل یا خطای سیستماتیک

انواع رایج نمودار کنترل کیفیت

نمودار X-bar

• برای بررسی میانگین داده‌ها
• برای تشخیص تغییرات در عملکرد کلی فرآیند

نمودار R (Range)

• برای بررسی دامنه تغییرات
• کمک به شناسایی نوسانات غیرعادی

نمودار تک‌متغیره (Univariate)

• تحلیل یک ویژگی محصول (مثلاً وزن)

نمودار چندمتغیره (Multivariate)

• بررسی چند ویژگی همزمان (مثلاً وزن، دما، فشار)

کاربردهای Quality Control Chart

پایش فرآیند تولید

بررسی اینکه تولید مطابق استانداردها انجام می‌شود یا نه

شناسایی خطاها

تشخیص تفاوت بین:

• خطای تصادفی (Random)
• خطای سیستماتیک (Systematic)

بهبود عملکرد

کمک به مهندسان برای اصلاح فرآیندها و افزایش کیفیت

آموزش کارکنان

استفاده از نمودارها برای درک بهتر کیفیت و کنترل فرآیند

مثال کاربردی برای درک بهتر

فرض کنید یک کارخانه تولید بطری:

• وزن استاندارد بطری: 500 گرم
• داده‌های تولید روزانه ثبت می‌شوند

اگر در نمودار:

• بیشتر نقاط داخل محدوده باشند → تولید پایدار
• چند نقطه خارج از محدوده باشند → مشکل در دستگاه یا مواد اولیه

📌 نتیجه:
نمودار کمک می‌کند قبل از تولید انبوه محصول معیوب، مشکل شناسایی شود.

مزایای استفاده از نمودار کنترل کیفیت

تشخیص سریع مشکل

خطاها قبل از گسترش شناسایی می‌شوند

کاهش ضایعات

تولید محصولات معیوب کاهش می‌یابد

افزایش ثبات کیفیت

فرآیندها استاندارد و قابل کنترل می‌شوند

تصمیم‌گیری بهتر

مدیران بر اساس داده‌های واقعی اقدام می‌کنند

نکات مهم در استفاده از این نمودار

• داده‌ها باید دقیق و منظم جمع‌آوری شوند
• تعیین درست حدود کنترل بسیار مهم است
• تحلیل نمودار نیاز به دانش آماری دارد
• باید بین نوسان طبیعی و مشکل واقعی تفاوت قائل شد

جمع‌بندی

نمودار کنترل کیفیت یکی از مهم‌ترین ابزارهای مدیریت کیفیت است که با نمایش بصری داده‌ها، به سازمان‌ها کمک می‌کند فرآیندهای تولید را کنترل کرده، خطاها را سریع تشخیص دهند و کیفیت محصول را در سطحی پایدار حفظ کنند.
